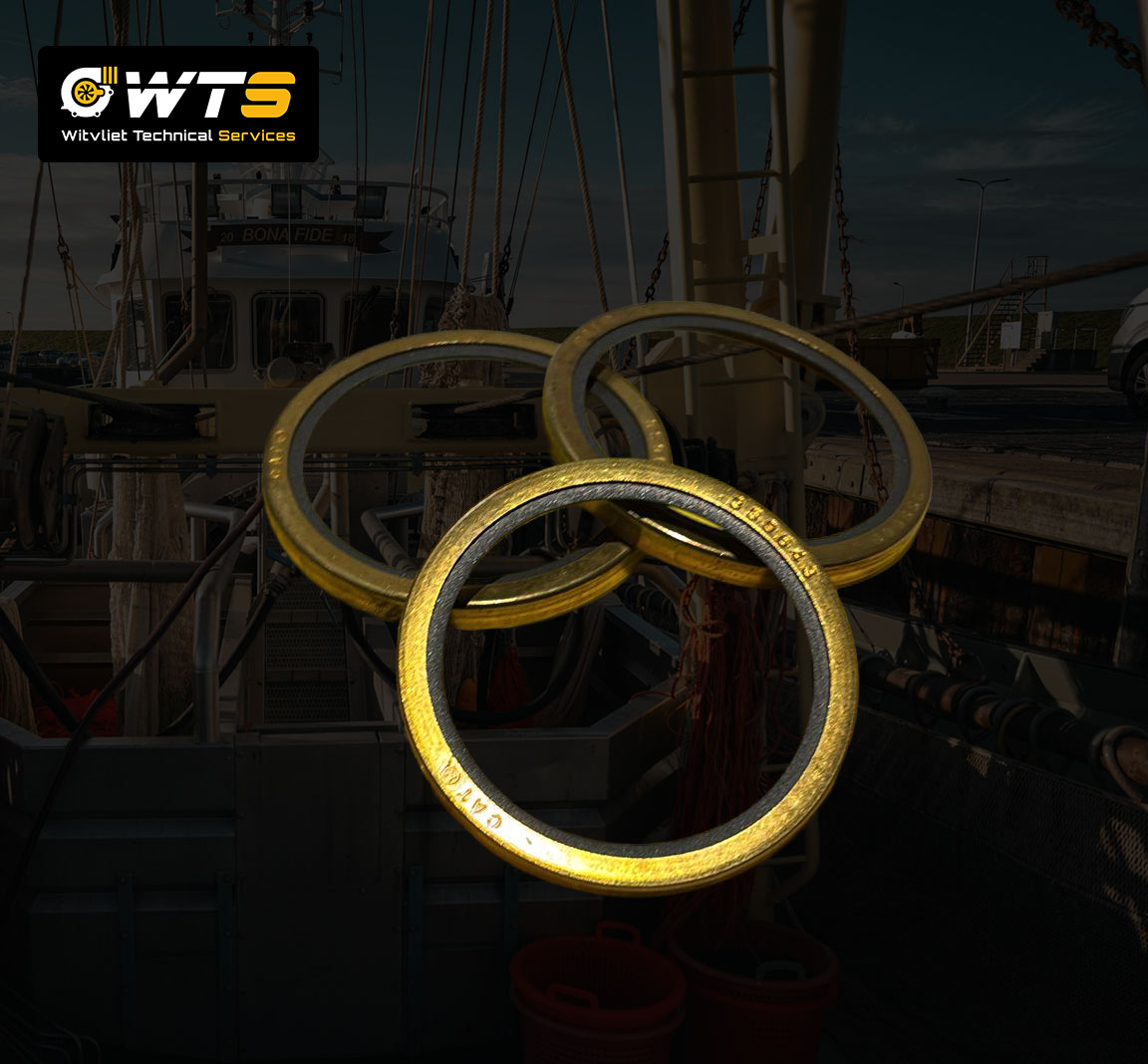

CAT 3S-9643 keerring / thermostaat-seal – Caterpillar Rotating Shaft Lip Seal
De Caterpillar 3S-9643 is een originele keerring (in CAT-terminologie: rotating shaft lip type seal) voor het afdichten van draaiende assen in Caterpillar-motoren. De keerring bevat een primaire afdichtlip die olielekkage voorkomt, en in veel toepassingen aangevuld met een stoflip of secundaire lip voor extra bescherming tegen vervuiling van buitenaf.
Keerringen zijn kleine maar kritische componenten: een defecte of versleten lipseal leidt direct tot olielekkage, olievlekken op de werkplaatsvloer en op termijn tot motorschade. Daarom worden keerringen bij elke motorrevisie of asdemontage standaard vervangen – ook wanneer ze visueel nog in orde lijken.
Specificaties
– Type: rotating shaft lip type seal
– Primair afdichtmateriaal: FKM (fluorocarbon / Viton)
– Asdiameter: 57,72 mm (2,272 inch)
– Buitendiameter: 67,59 mm (2,661 inch)
– Breedte: 6,35 mm (0,250 inch)
– Geleverd per stuk
Ook bekend als “Thermostat Seal” of “Thermostaat-seal” Omdat de 3S-9643 een standaardmaat is, wordt deze seal op meerdere plekken in CAT-motoren toegepast. Een veelvoorkomende toepassing is als afdichting in het koelsysteem, rondom de thermostaat in de thermostaathuis (coolant temperature regulator housing). Daarom wordt deze seal in sommige catalogi en bij revisiewerkzaamheden aangeduid als “Thermostat Seal” of “Thermostat Oil Seal”. De officiële Caterpillar-benaming is “Rotating Shaft Lip Type Seal”.
Toepassingen
De 3S-9643 is een breed ingezette keerring binnen het Caterpillar-assortiment en wordt toegepast in onder meer:
Scheepsmotoren en industriële motoren:
3406C, 3408B, 3408C, 3412C, 3508, 3508B, 3508C, 3512, 3512B, 3512C, 3512E, 3516, 3516B, 3516C, 3516E, C9, C13, C15, C18, C27, C32, C280-12
Generatoren en gensets:
SR4, SR4B, SR4BHV, SR5, SR500, XQP500, XQP550, XQ425, XQ1140, G3508, G3512, G3516, G3516B/C/E/H, G3520
Zware machines:
Graafmachines, dumpers, wielladers en motor graders uitgerust met bovenstaande motoren (onder andere series 245, 330, 336, 345, 365, 374, 385, 390, 140M, 160M, 16M, 24M)
Let op: controleer altijd bij uw dealer of de specificaties overeenkomen met uw exacte motor- of machinetype en -serienummer. Bij twijfel helpen wij u graag.
Alternatieve onderdeelnummers
De 3S-9643 vervangt en wordt vervangen door onder meer: 3S9643, CH10056, 4L8098.
Waarom FKM (Viton)?
FKM-afdichtingen bieden in Caterpillar-motoren duidelijke voordelen boven standaard rubbersoorten: bestendig tot circa 200°C, uitstekende chemische resistentie tegen minerale oliën, brandstoffen en koelvloeistoffen, en een lange levensduur zonder verharding of scheurvorming. Voor veeleisende toepassingen is FKM de fabrieksspecificatie van CAT.
Installatie-advies
Werk bij het plaatsen schoon – vervuiling beschadigt de afdichtlip en veroorzaakt direct lekkage. Breng een dunne laag schone motorolie aan op de lip en het loopvlak van de as voordat u de keerring monteert. Gebruik een passende drijfbus om de keerring zuiver en haaks in de behuizing te drukken; gebruik nooit een hamer direct op de keerring.
Over WTS en Caterpillar-onderdelen
Bij Witvliet Technical Services leveren wij originele CAT-onderdelen voor onderhoud, inspectie, reparatie en revisie van scheepsmotoren. Twijfelt u of deze keerring geschikt is voor uw specifieke toepassing, of heeft u ook andere afdichtingen, pakkingen of O-ringen voor uw revisie nodig? Neem contact met ons op via het formulier op deze pagina – wij denken graag mee.
